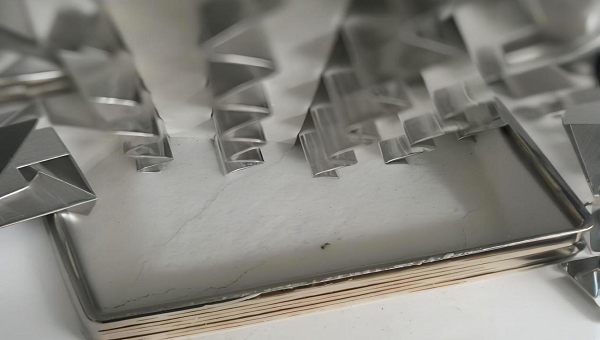

高溫高效過濾器常用膠水種類及特點

1. 單組分常規高溫膠

代表型號：HJ-180、HJ-200

核心特點：

耐溫範圍：

HJ-180：長期-40℃~180℃（短期200℃）；

HJ-200：長期-40℃~220℃（短期240℃）。

性能優(you) 勢：

密封等級H12-H13，硬度達80D（抗壓防漏）；

對金屬、塑料、濾紙附著力強（＞4.5MPa）；

性價(jia) 比高，適用於(yu) 常規高溫場景。

典型應用：

石油化工過濾器、生物製藥液體(ti) 過濾、食品加工設備。

2. 單組分增強型高溫膠

代表型號：HJ-260、HJ-280、HJ-320

核心特點：

耐溫範圍：

HJ-260：長期-60℃~280℃（短期300℃）；

HJ-280：長期-60℃~300℃（短期320℃）；

HJ-320：快幹型，長期-60℃~280℃（短期320℃）。

性能優(you) 勢：

抗疲勞性優(you) 異（通過1000次高低溫循環測試）；

HJ-280耐化學腐蝕（pH 2~12），HJ-320固化僅(jin) 3小時；

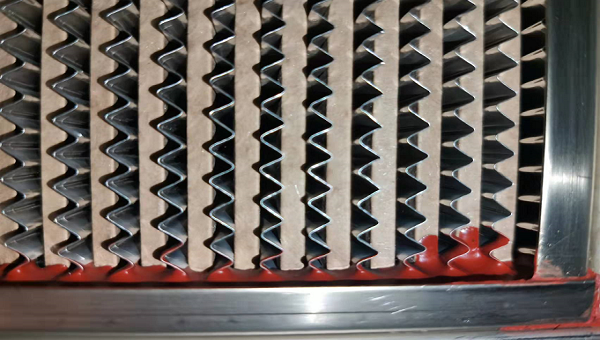

適配矽箔隔板、鋁合金框架，密封泄漏率＜0.01%。

典型應用：

醫療滅菌設備、半導體(ti) 潔淨室、汽車發動機艙過濾器。

3. 雙組份超高溫膠

代表型號：400℃、700℃、1000℃雙組份膠

核心特點：

耐溫範圍：

400℃膠：長期350℃/短期400℃；

1000℃膠：長期900℃/短期1000℃。

性能優(you) 勢：

雙組分結構（柔韌層+剛性層），抗熱震性極強；

耐瞬時超高溫衝(chong) 擊（如熔爐尾氣、航天發動機）；

對陶瓷、特種金屬附著力優(you) 異，無開裂風險。

典型應用：

鋼鐵冶金高溫煙氣過濾、核電設備、化工反應釜尾氣處理。

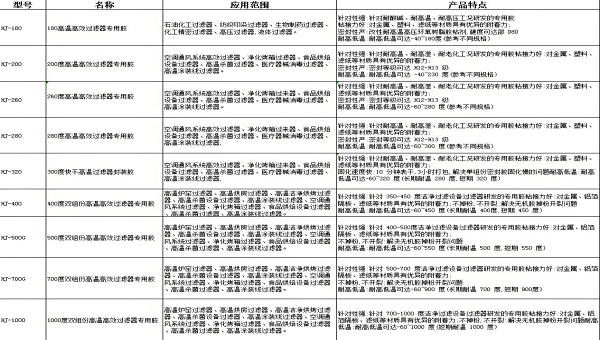

膠水性能對比表

選型建議

常規高溫需求（＜250℃）：

首選HJ-200，兼顧耐溫性與(yu) 性價(jia) 比。

強腐蝕/動態溫變環境：

選擇HJ-280，耐化學性+抗疲勞性雙重保障。

超高溫工業(ye) 場景（＞500℃）：

必須使用雙組份膠（如1000℃型號），避免膠層粉化開裂。

快速施工場景：

HJ-320快幹型可減少停機時間，提升生產(chan) 效率。

總結：選型需綜合 溫度峰值、介質腐蝕性、施工效率 三大因素，批量使用前務必進行小樣測試（模擬實際工況±20%條件）。雙組份膠適配極端環境，單組分膠更適用於(yu) 普通過濾場景。

高溫高效過濾器粘合劑常見問題解答

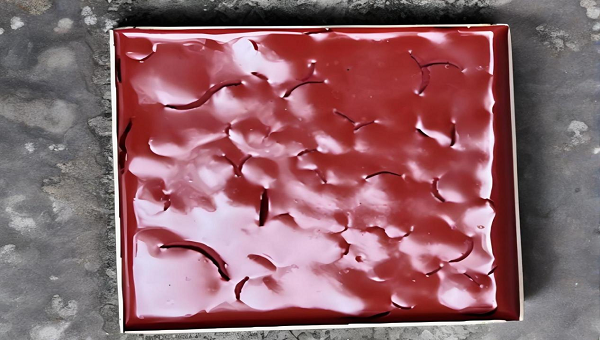

Q1：膠粘劑在高溫下開裂或脫膠，可能是什麽(me) 原因？

主要原因：

選型錯誤：膠水長期耐溫低於(yu) 實際工況（如使用HJ-180應對250℃以上環境）；

熱膨脹係數不匹配：膠體(ti) 與(yu) 過濾器框架（如鋁合金）伸縮差異導致應力開裂；

固化不徹底：未按要求時間固化（如HJ-280需72小時，提前使用易失效）。

解決(jue) 方案：

更換耐溫更高的型號（如HJ-280或雙組份膠）；

優(you) 先選擇熱膨脹係數匹配的膠（如HJ-260適配鋁合金）；

嚴(yan) 格遵循固化條件（溫度15~30℃，濕度＜60%）。

Q2：如何判斷膠粘劑是否老化失效？

檢測方法：

目視檢查：膠體(ti) 表麵粉化、龜裂或明顯變色（如發黃、變脆）；

剝離測試：按ASTM D903標準測試，強度下降＞20%即需更換；

氣密性檢測：EN 1822標準下泄漏率＞0.05%判定失效。

預防建議：

定期巡檢（建議每6個(ge) 月一次）；

在極端環境（如化工腐蝕）中縮短檢測周期至3個(ge) 月。

Q3：雙組份膠混合比例偏差會(hui) 影響性能嗎？如何避免？

影響：

比例錯誤會(hui) 導致固化不完全、強度下降或耐溫性喪(sang) 失（如1000℃雙組份膠需嚴(yan) 格按1:1混合）。

操作規範：

使用定量注膠設備（避免手動混合）；

混合後充分攪拌（≥3分鍾），並檢查膠體(ti) 均勻無氣泡；

混合後需在30分鍾內(nei) 用完（防止固化失效）。

Q4：膠粘劑在低溫環境（-50℃）下變脆，如何解決(jue) ？

推薦方案：

選擇耐低溫膠型號（如HJ-260/HJ-280，支持-60℃）；

添加柔性填料（需供應商定製配方）；

基材預加熱至0℃以上再施工（避免低溫固化不充分）。

Q5：快幹型膠（如HJ-320）固化後強度是否達標？

性能驗證：

HJ-320固化3小時後剝離強度≥3.5MPa（ASTM D903），完全固化後達4.8MPa，滿足H13級密封要求；

可通過第三方檢測報告（如SGS）確認批次一致性。

使用建議：

僅(jin) 限應急維修或非持續受力部位，長期高負載場景仍建議使用HJ-280。

Q6：膠層接觸有機溶劑後溶脹，如何選型？

適配型號：

優(you) 先選擇耐化學腐蝕膠（如HJ-280，耐pH 2~12酸堿及丙酮、二甲苯）；

雙組份膠（如400℃型號）對強溶劑耐受性更優(you) 。

防護措施：

在膠層表麵塗覆防腐塗層（需與(yu) 膠水兼容）。

操作與(yu) 存儲(chu) 常見問題

Q7：未用完的膠粘劑如何保存？

單組分膠：密封後避光存放（25℃以下），保質期6個(ge) 月；

雙組份膠：A/B組分分開密封，避免交叉汙染，保質期12個(ge) 月。

Q8：膠水粘到皮膚或工具上如何清理？

應急處理：

未固化時用丙酮擦拭；

已固化後通過機械打磨去除（避免使用強酸）。

總結：故障排查流程圖

問題現象 → 2. 檢查膠水型號與(yu) 工況匹配性 → 3. 驗證固化條件與(yu) 施工工藝 → 4. 送檢第三方實驗室（如剝離強度/氣密性） → 5. 更換適配型號或優(you) 化方案
