智能水表防水灌封膠解決(jue) 方案

一、 產(chan) 品介紹：

HJ-5011雙組份常溫或加溫固化型聚氨酯密封膠，符合環保要求，外觀透明、硬度適中，防水性能和絕緣性能優(you) 良， 適用於(yu) 在震動、潮濕、腐蝕性較大的環境中電子控製器的密封，起到防震、防潮、絕緣、防腐等作用。常被用於(yu) 家用洗衣機、 洗碗機、燃氣點火器、座便器、智能水表等PCB控製板灌封。

二、 產(chan) 品特點：

① 低粘度，流動性好，適用於(yu) 複雜電子配件的灌封。

② 固化後形成柔軟的橡膠狀，抗衝(chong) 擊性好。

③ 耐熱性、耐潮性、耐寒性優(you) 秀，應用後可以延長電子配件的壽命。

④ 加成型，可室溫以及加溫固化。

⑤ 具有極佳的防潮、防水、防凍效果。

⑥ 在固化反應中不產(chan) 生任何副產(chan) 物。

三、應用案例-線路板灌封：

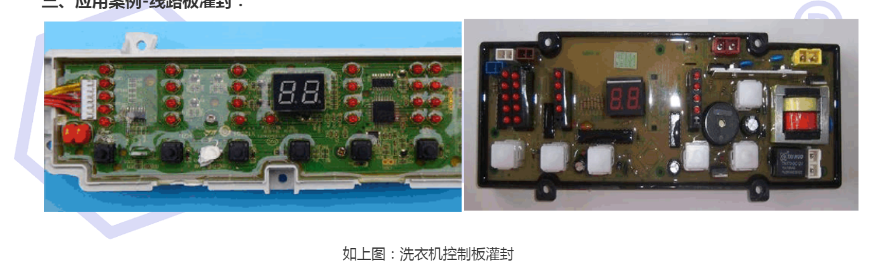

如上圖：洗衣機控製板灌封

如上圖：智能馬桶控製板灌封

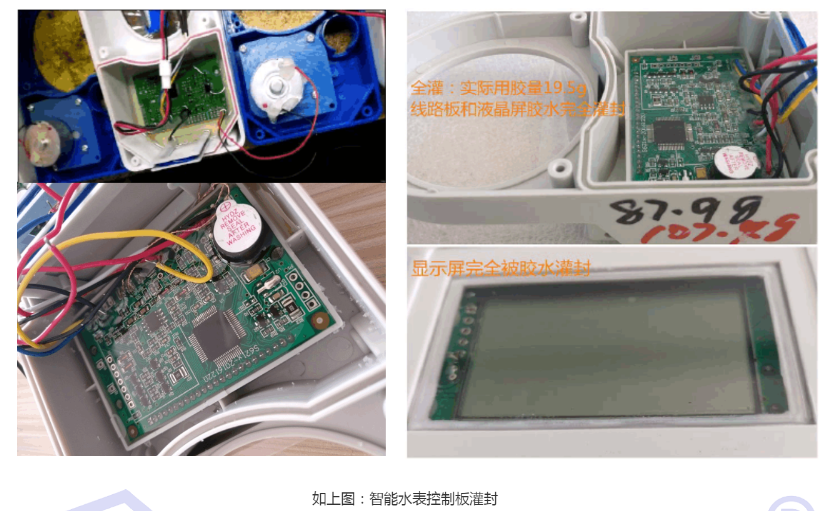

如上圖：智能水表控製板灌封

四、 應用優(you) 勢：

產(chan) 品具有良好的密封性（與(yu) PCB 板及外殼粘接力強）、防水、防黴、抗震效果突出、阻燃、可拆卸返工、環保無毒。混合粘 度低（流動性好）,低應力（聚氨酯天然的優(you) 勢）、耐衝(chong) 擊性優(you) 異，化學穩定性好；適用於(yu) 需要絕緣、防水、阻燃電子電器的 灌封。可以室溫固化，也可以加熱固化，具有溫度越高固化越快、溫度越高流動性越好的特點，在固化反應中不產(chan) 生任何副 產(chan) 物。

五、 操作工藝：

①手工灌膠：

1、待灌封產(chan) 品預熱：建議 70-80℃（60 分鍾，用於(yu) 脫除產(chan) 品內(nei) 部水汽）;

2、AB 膠加熱：AB 膠分別加熱到 20-30℃（確保內(nei) 部溫度達到均勻，為(wei) 了保證膠水流動性）;

3、稱重：按配比分別稱量出所需 AB 膠（建議空調 20-30℃，濕度低於(yu) 55%環境下操作） 4、混合：按照重量比來稱重配膠，先將 B 組份（主劑）倒入混合容器中，再倒入 A 組分（固化劑）,用幹淨、幹燥的攪拌棒 充分攪拌均勻，攪拌時間不低於(yu) 3min,順著容器的壁部和底部充分攪拌（如果攪拌不充分會(hui) 出現局部不固化現象）。

5、真空脫泡：將攪拌均勻後的混合料放入真空容器中脫泡（脫泡 2-3 分鍾）,目的是把因攪拌混入膠水內(nei) 部的氣泡脫出來， 否則灌注好的膠水內(nei) 部和表麵有一定概率會(hui) 有氣泡出現； 6、灌注：將調好的膠緩緩灌入待灌封的產(chan) 品中，腔體(ti) 結構較複雜的產(chan) 品建議分 2-3 次灌膠。 7、固化：建議在 20-30℃環境下靜置固化。

②設備灌膠

1、預熱：膠水低於(yu) 20℃時，應提前將產(chan) 品放置老化房預熱，確保產(chan) 品的溫度不低於(yu) 20℃，以免膠水粘度過大，真空上料阻 力過大；

2、抽料：A 劑、B 劑分別抽料到對應料罐內(nei) ，抽料過程中注意觀察氣泡產(chan) 生，氣泡到頂部時應及時放氣，防止吸入真空係統

3、加溫：溫度建議一般控製在 20-50℃左右，通過加溫來降低料的粘度，有利於(yu) 提高膠水流動性及抽真空脫泡效果；

4、脫泡：料溫升至 20-50℃時開始抽真空脫泡，建議一般抽真空時間為(wei) 30-60 分鍾（根據膠水的粘度大小）;

5、灌封：調節流速，灌封前多打幾次，分別測算配比是否正確，確認後開始灌封；

6、固化：可常溫和加溫固化，一般情況下加溫固化環境比較幹燥，有利於(yu) 減少化學反應產(chan) 生的氣泡，濕度控製在 55%以下。

③注意事項

1、建議使用自動混合設備，不僅(jin) 可以按正確比例精確混合，且不會(hui) 導入空氣產(chan) 生氣泡。

2、PCB 板灌封前應幹燥處理，否則板及元器件邊緣會(hui) 產(chan) 生微小氣泡。

3、環境溫度低於(yu) 25℃時，應對材料進行預熱處理，防止粘度太大，產(chan) 生氣泡太多。

4、手工操作時，必須注意不要導入過多的氣泡，更不能與(yu) 水及潮氣接觸。

5、機器操作時，應進行料溫升高及抽真空脫氣處理，並按需要量調節流速控製。

6. 不使用或未使用完時，A 劑和 B 劑必須充氨或真空密封保存。

7、將主劑和固化劑按比例在短時間內(nei) 混合均勻，混合後的樹脂隻能在有限的時間內(nei) 使用（凝膠時間）,否則將不能使用，因此每次必須在凝膠前使用完；

8、固化時間與(yu) 每次混合的量及溫度有關(guan) ，量大或溫度高時，固化時間會(hui) 相對縮短相反，固化時間會(hui) 加長，催化劑會(hui) 極大地縮短固化時間；

9、固化前的樹脂較易清理，固化後的樹脂請使用專(zhuan) 用清洗劑浸泡(例如天那水、二氯甲烷、洗板水等，但是不排除清洗劑會(hui) 腐蝕膠水以外其他的器件，請慎用）、軟化、剝離；

10. A/B 劑不可入口，激到皮膚立即用肥皂清洗，不慎進入眼睛，立即用清水清洗。傷(shang) 害時就醫診治。

六、存儲(chu) 、運輸及安全性

1、儲(chu) 存條件：避免直射日光，陰涼幹燥處保管，溫度 5~35℃，濕度 45~75%RH,密封保存，冬季如環境溫度低於(yu) 零下 5℃，要有保溫措施；

2、保質期：自生產(chan) 之日起保質期為(wei) 6 個(ge) 月（密封未被破壞的前提下）,超過保質期限的產(chan) 品應確認有無異常後方可使用；

3、安全性：此類產(chan) 品屬於(yu) 非危險品，可按一般化學品運輸，製程安全參照 MSDS 報告。

4、A 料（固化劑）開桶後的沒有使用完，還需立即密封保存。

七、常見問題及對策

八、可供選擇的膠水種類

在智能水表行業(ye) ，除了聚氨酯灌封膠外，我司還有矽凝膠和柔性環氧膠可供選擇，主要性能對比如下：

產(chan) 品種類 型號推薦 質量配比A：B= 可操作性 固化後硬度 防水性能 可返修性 原料成本

聚氨酯膠 HN550AB-9 1：1 一般（對水氣敏感） 彈性體(ti) 好 好返修 低

若想了解更多信息，歡迎與(yu) 我們(men) 的技術人員聯係。

柔性環氧膠 HN9001AB-3TQ 3：1 容易 有韌性 非常好 困難 一般
