PCB三防漆塗覆在印刷電路板及零組件上，當可能受到操作環境不利因素影響時，可以降低或消除電子操作性能衰退狀況。若這種披覆漆能維持其作用達一段令人滿意的的時間，比如大於(yu) 產(chan) 品的使用期限，便可視為(wei) 已達其塗覆目的。好產(chan) 品也需要配合好工藝才能發揮極致效果，今天匯巨老黃結合以往客戶案例為(wei) 你講述PCB三防漆塗覆厚度標準及工具使用方法。

  PCB三防漆塗覆厚度標準要求

  目前並未有完善的標準說一定要塗覆多厚，實際操作需要結合產(chan) 品要求而定。大多數電路板產(chan) 品塗層的正常厚度為(wei) 25至127微米，部分產(chan) 品的塗覆厚度更低。

  使用哪些工具可測量PCB三防漆塗覆厚度

  電路板須使用薄的塗覆材料提供能很大程度的保護，才能大限度地減少熱量滯留，額外的重量增加以及各種其他問題。目前有三種方法可以用來測量保形塗層的厚度。

濕膜厚度計 - 濕膜厚度可以使用合適的儀(yi) 表直接測量。這些儀(yi) 表包含一係列凹口，每個(ge) 齒具有已知的校準長度。將測量儀(yi) 直接放在濕膜上進行薄膜測量，然後將該測量值乘以塗層的固體(ti) 百分比，以計算近似的幹塗層厚度。

  千分尺 - 在塗層發生之前和之後，在電路板上數個(ge) 位置進行千分尺厚度測量。固化的塗層厚度減去未塗覆時的厚度並除以2，得到板的一側(ce) 的厚度。然後計算測量的標準偏差以確定塗層的均勻性。千分尺測量好采用不會(hui) 在壓力下變形的較硬塗層。

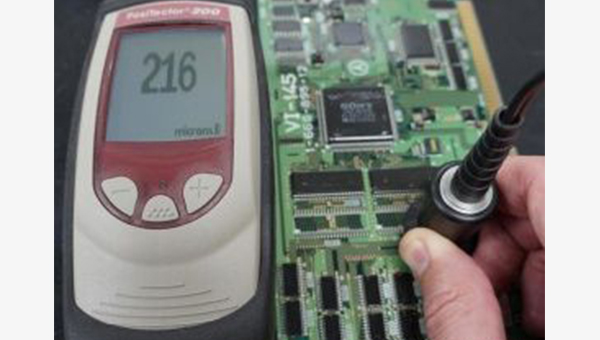

  超聲波測厚儀(yi) - 這種測量儀(yi) 使用超聲波測量塗層厚度。它具有優(you) 於(yu) 渦流探頭的優(you) 勢，因為(wei) 它不需要金屬背板。厚度取決(jue) 於(yu) 聲音從(cong) 換能器傳(chuan) 播，穿過塗層，從(cong) PCB表麵反射回來所需的時間量。這種方法相對穩定，不會(hui) 損傷(shang) PCB
