聚氨酯灌封膠又稱PU灌封膠，主要成分是多本二異氰酸酯和聚醚多元醇在催化劑（三乙烯二胺）存在的情況下交聯固化，形成高聚物。硬度可以通過調整二異氰酸酯和聚醚多元醇的含量改變；克服了常用的環氧樹脂發脆以及有機矽樹脂強度低、粘合性差的弊端，具有優(you) 異的耐水性，耐熱、抗寒，耐酸堿，耐高低溫衝(chong) 擊，防潮，環保，性價(jia) 比高等特點。缺點：耐高溫能力差且容易起泡，抗紫外線弱，膠體(ti) 容易變色，未固化前易吸潮，對操作環境要求保持幹燥。其中氣泡問題讓許多用戶為(wei) 之抓狂。

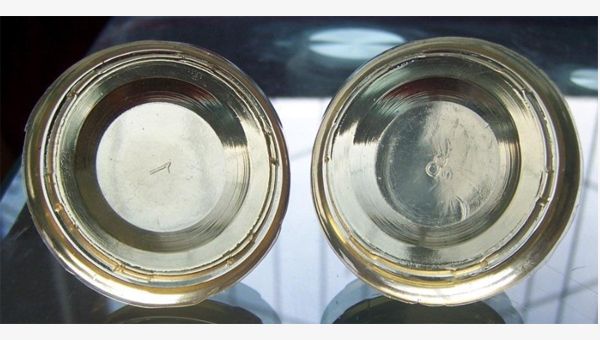

  聚氨酯灌封膠氣泡產(chan) 生的主要原因：

  1、攪拌時進入空氣，在注入產(chan) 品以及整個(ge) 固化過程中空氣沒存完全被抽掉。現象：很小的 氣泡。

  匯巨工程師提供的解決(jue) 方案：

  ①建議在將主劑和固化劑攪拌在一起以後，對其抽真空。

  ②預熱要灌封的產(chan) 品會(hui) 有助於(yu) 空氣的逸出。

  ③在溫度濕度較低房間裏固化以使空氣有足夠的時間逸出。

  2、潮氣和固化劑的反應產(chan) 生了氣體(ti) ，現象：很大的氣泡。

  匯巨工程師提供的解決(jue) 方案：

  ①將聚氨酯灌封膠主劑和固化劑在一個(ge) 幹燥的杯子裏混合並將其放入烘箱裏（60~80°C)幹燥。如果氣泡仍然會(hui) 產(chan) 生，則說明此時主劑己經變質，請不要再次使用。

  ②灌封產(chan) 品中包含太多的濕氣，建議將產(chan) 品預熱後重新進行試驗。

  ③請保持在幹燥的環境中固化，如果產(chan) 品允許的話，可以放升溫後的烘箱裏固化。
